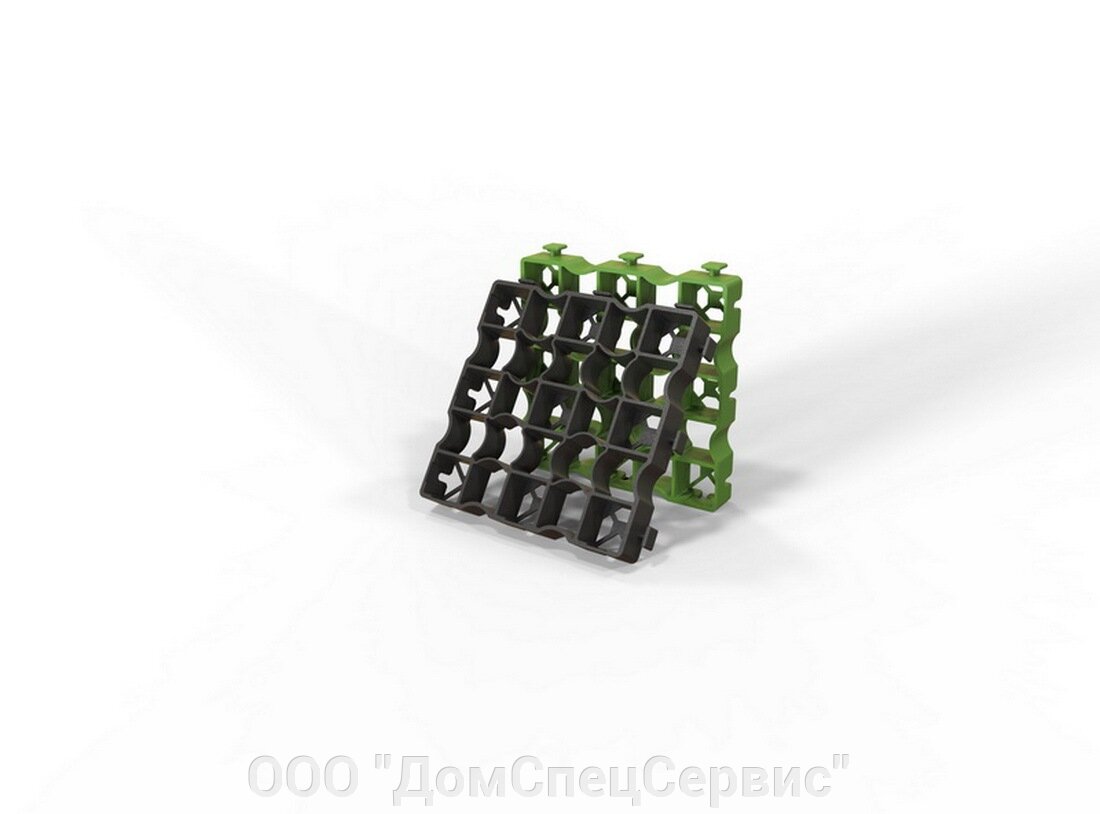

Решетка газонная пластиковая Ecoteck Maneg. Решетка для конного спорта

Решетка для конного спорта.

Артикул	Размеры (без замков), мм	В одном м.кв.	Максимальная нагрузка	Цвет изделия	Масса решетки,кг
АС 09713500	333,8 х 333,8 х 47,9	8,99 модуля	более 300 т/м2	зеленый	1,01

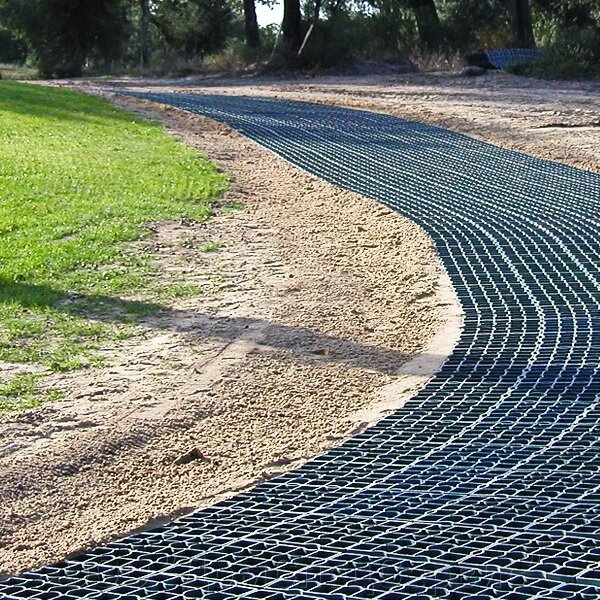

Газонная решетка Экотек Манеж, созданная из безвредных для экологии составляющих, предназначена для покрытия поверхности площадок, где проводятся конно-спортивные соревнования и тренировки. Специальная конструкция из сотовых модулей, скрепленных друг с другом, задумана проектировщиками для равномерного распределения нагрузок на грунт. За счет гибкости и амортизации она окажет благотворное воздействие на суставы лошадей, смягчая их удары при беге по манежу. Другая важная функция решетки – устранение застоя воды, она после дождей эффективно просачивается как через сито. При выстилании всего манежа такой решеткой получают ровную поверхность с повышенными дренажными свойствами. Решетка сохранит свою функциональность продолжительное время без повреждений, так как выдерживает влияние химических реагентов, обладает морозостойкостью, механической прочностью.

Решетка Экотек Манеж может быть также уложена в местах проезда пожарных и тяжелых грузовых автомобилей.

Укладка газонной решетки

Укладка решетки – несложная процедура, связанная с подготовкой котлована, созданием последовательных слоев щебня, геотекстиля, гравия. Далее монтируется газонная решетка, которая закрывается смесью песка с фиброволокном.

Решетка Экотек Манеж может быть также уложена в местах проезда пожарных и тяжелых грузовых автомобилей.

Максимальная нагрузка 300 - это самые стойкие решетки.

*При обустройстве экопарковок, благоустройстве и озеленении территории следует опираться на ТКП45-3.02-69-2007(02250), СНиП3-10-75.

Конструктивная схема стоянки для легковых автомобилей с зеленым покровом с использованием решетки «Ecoteck Parking»

1. Разровненное грунтовое основание.

2. Несущий слой (щебеночно-грунтовый материал, толщиной 10-20 см) из смеси (2/3 камня твердой породы с размером зерен 2-32 или 2-45 мм) и почвы верхнего слоя.

3. Геотекстиль — синтетическое водопроницаемое полотно из полимерных волокон (плотностью не менее 160 г на 1 м кв.) или мелкоячеистая сетка препятствующие смешиванию слоев гравия и щебня.

4. Подстилающий слой толщиной 3-5 см. (например, из смеси гравия с субстратом: 80% гравия с размером зерен 2-8 мм и 20% почвы верхнего слоя).

5. Решётка «Экотек Паркинг» с засыпкой смесью (например, из рыхлой почвы верхнего слоя с содержанием песка, 50% по объёму — крупный песок с размером зерен 2-4 мм).

6. Засыпка до верхнего края решётки.

7. Газонное покрытие.

Конструктивная схема конноспортивного поля с использованием решетки «Ecoteck Maneg»

1. Грунтовое основание 2. Геотекстильное полотно Т-1000/Т-1300 (1,5 мм).

2. Геотекстильное полотно Т-1000/Т-1300 (1,5 мм)

3. Щебень гранитный (25-40 см).

4. Мелкий гравий (3-5 см).

5. Геотекстильное полотно Т-1000/Т-1300 (1,5 мм).

6. Решетки «Экотек Манеж» (5 см).

7. Рабочий слой (8-12 см) — смесь песка и геотекстильного наполнителя с фиброволокном

Конструктивная схема проезда для пожарных машин с зеленым покровом с использованием решетки «Ecoteck Maneg»

1. Разровненное грунтовое основание.

2. Несущий слой (щебеночно-грунтовый материал, толщиной 10-20 см) из смеси (2/3 камня твердой породы с размером зерен 2-32 или 2-45 мм) и почвы верхнего слоя.

3. Геотекстиль — синтетическое водопроницаемое полотно из полимерных волокон (плотностью не менее 160 г на 1 м кв.) или мелкоячеистая сетка препятствующие смешиванию слоев гравия и щебня.

4. Подстилающий слой толщиной 3-5 см. (например, из смеси гравия с субстратом: 80% гравия с размером зерен 2-8 мм и 20% почвы верхнего слоя).

5. Решётка «Экотек Паркинг» с засыпкой смесью (например, из рыхлой почвы верхнего слоя с содержанием песка, 50% по объёму — крупный песок с размером зерен 2-4 мм).

6. Засыпка до верхнего края решётки.

7. Газонное покрытие.

Конструктивная схема пешеходной зоны с зеленым покровом, с использованием решетки «Ecoteck Green»

1. Грунтовое основание (несвязный или связный грунт).

2. Подстилающий слой (толщиной 3-5см.), например, из смеси гравия с субстратом (80% гравия 2-5 мм и 20% верхнего слоя почвы).

3. Решетка «Экотек Грин» с засыпкой смесью (например, из рыхлого верхнего слоя почвы, содержащего песок, 50% объема — крупный песок 2-4 мм и удобрения).

4. Засыпка до верхнего края решетки.

5. Газонное покрытие.

 Конструктивная схема экопарковки с зеленым покровом с использованием решетки «Ecotek Parking»

1. Грунтовое основание, имеющее выровненную поверхность с отклонением от требуемой высоты +/- 2 см и отклонением от плоскости в пределах замерного участка длиной 4 м — не более 2 см, состоящее из уплотненного грунтового основания, степень уплотнения которого не должна превышать 90%.

2. Несущий слой, состоящий из щебенчато-грунтового материала, толщиной 10-40 см. Толщина слоя определяется характером нагрузки. Щебень по ГОСТ 8267-93. Несущий слой подлежит выравниванию и уплотнению специальными машинами или катком.

3. Геотекстильный слой, состоящий из ткани, пропускающей воду, но не пропускающей песок и землю. Увеличивает несущую способность земляного полотна, позволяет уменьшить толщину дренирующего слоя, предотвращает заиливание и перемешивание слоев земляного покрытия. Эффективно отводит грунтовые и поровые воды при высоких нагрузках.

4. Подстилающий слой, состоящий из песчано-гравийной смеси по ГОСТ 25607-94 с добавлением верхнего слоя почвы толщиной 3-5 см. Поверхность слоя выравнивается и уплотняется.

5. Засыпка, состоящая из плодородной почвы* для создания газонов с добавлением удобрения.

6. Решетка «Экотек Грин» с засыпкой смесью (например, из рыхлого верхнего слоя почвы, содержащего песок, 50% объема — крупный песок 2-4 мм и удобрения).

7. Газонное покрытие.

8. Бордюрный или декоративный камень (утапливается в бетон), являющийся границей участка.

В современных застройках ценится экологичность и по максимуму внедряются натуральные материалы. Обеспечить место парковки или дорожки для пешеходов с их помощью трудно – на таких местах нужно прочное, нестираемое покрытие. Решетки из полимеров избавляют от этой проблемы. Используя их, можно создать надежную парковку, при этом сохраняя красивый вид.

Газонная решётка Ecoteck Green. Модуль 640,8х292,5х35,4 мм

Устройство газонных решеток

Устройство их простое. Решетка вылита из полиэтилена высокого давления, способного выдержать вес автомобиля, не портиться от мороза и жары. Ячейки высотой до 3.6 см, составляющие решетку, вкапывают в грунт, засевают травой, когда отрастет, стригут, как обычный газон, сама решетка перестает быть заметной. Вместо асфальтированной площадки можно любоваться красивым газоном, ездить и ходить по нему не воспрещается. Вреда траве машины не наносят.

Решетка защищает траву от грызунов, создает благоприятные условия для роста – препятствует подсыханию и подмерзанию. Трава в ней растет как в теплице.

Области применения:

• пешеходные и парковые дорожки;
• экологические парковки;
• площадки для массовых мероприятий (выставок, ярмарок);
• обочины дорог и тротуары;
• земляные насыпи, склоны;
• природные зоны отдыха.

Преимущества:

• высокая стойкость к атмосферным воздействиям;
• простота в обращении и сборке;
• защита почвы от оползней;
• высокая устойчивость к механическим нагрузкам;
• предотвращает повреждение корневой системы газона при нагрузках.
